Как увеличить скорость Интернета 3G/ 4G модема с помощью внешней антенны

Оцените материал
(17 голосов)

В одной из предыдущих статей я писал как увеличить скорость Интернет 3G\ 4G модема с помощью удлинителя по витой паре, в этой статье я иду дальше и хочу описать как на скорость Интернета 3G/ 4G модема влияет использование внешней антенны. Но для начала немного разберемся, что дает использование внешней антенны, какие антенны бывают, ну и конечно перейдем от теории к практике, я покажу, что реально дает использование внешней антенны, результаты меня очень удивили.

Итак, давайте по порядку, что определяет скорость Интернета 3g/ 4g модема?! -Уровень сигнала. Именно от уровня сигнала во многом зависит скорость Интернета. И вот как раз для повышения уровня сигнала используются антенны. Антенны бывают разного типа и внешности, их в принципе можно сделать и самому, в статье Способы увеличения скорости интернета для 3G модема, есть несколько примеров самодельных антенн. Что же главное в антенне?! - коэффициент усиления (dBi). Именно от этого значения зависит на сколько эффективна будет ваша антенна. Соответственно чем выше это значение, тем большую скорость Интернета вы сможете добиться от своего 3g/ 4g модема. Не менее важной характеристикой 3g/ 4g антенны является- Рабочий диапазон частот (МГц). Эта характеристика определяет частоту для которой рассчитана эта антенна. Дело в том, что 3g и 4g работают на разных частотах, 3g преимущественно на 1900- 2100 мГц, 4g на 2500-2700 МГц и соответственно антенна должна быть именно для этих диапазонов частот. Не следует приобретать универсальные антенны работающие на частотах 3g/ 4g и уж тем более Wi-Fi, поскольку, в итоге они будут одинаково плохо работать на всех этих частотах. Их продают только лишь потому, что люди не хотят платить за разные антенны, а готовы купить только одну, но универсальную. Спрос рождает предложение! Но жадный платит дважды, поэтому покупайте антенну сделанную для определенного диапазона частот. Если хотите увеличить сигнал 3g покупайте антенну поддерживающую частоту 1900- 2100 мГц, а для 4g- 2500-2700 МГц. Если в вашем районе нет 4g то антенна 4G вам ничем не поможет, и покупать ее бессмысленно. С другой стороны все меняется и вполне возможно что в ближайшее время 4g появится и в вашем районе.

Итак, вернемся к антеннам, в чем же плюс покупных- в том что они рассчитаны для определенной частоты и в них указан коэффициент усиления, т.е. вы можете предугадать результат использования этой антенны. Если вы соорудили антенну сами, тот тут уж вам никто не даст гарантии в ее высоком коэффициенте усиления и что она вообще "работает" на нужной вам частоте. Предлагаю разобрать зависимость уровня сигнала от скорости Интернета 3g модема(она указывается отрицательными значением):

    -95 dBi, то скорее всего скорость Интернет будет очень не стабильной и ее потолок будет в районе 1-2 Мбит/с;

    -80 dBi скорость Интернет будет более стабильна, но не более 6-8 Мбит/с;

    более -75 dBi, можно рассчитывать на скорость более 10 Мбит/с (эти значения условны, поскольку не нужно забывать про то, что провайдер сам может ограничивать скорость Интернета).

В среднем самодельные антенны увеличивают уровень сигнала от 0 до 5- 7 dBi. Вот и считайте насколько эффективна самодельная антенна. Она скорее подойдет для тех у кого не все так плохо со скорость, где ее нужно просто не намного увеличить, если речь идет о удаленных районах, где 3g/ 4g ловит очень плохо, в таком случае лучше использовать покупную антенну с высоким коэффициентом усиления.

От теории переходим к практике, моя задача- увеличить скорость интернет в деревне, о 4g можно забыть, поскольку место это довольно глухое, его там нету, и я думаю что в ближайшее время не появится. Скорость Интернета через 3g модем очень низкая, особенно, если подключать модем на прямую в компьютер (я бы это и скорость не назвал, все отправленные и принятые биты можно на пальцах одной руки пересчитать), я выкладывал информацию в статье увеличить скорость Интернет 3G\ 4G модема с помощью удлинителя по витой паре. Как наверно поняли мне удалось с помощью удлинителя по витой паре поднять скорость Интернета до 2-3 Мбит/с, но этого оказалось мало, поэтому я решил попробовать использовать внешнюю антенну, работающую на частоте 1900- 2100 мГц. С максимальным коэффициентом усиления. Выбор пал на антенну (не помню название, да оно вам ни о чем не скажет) с коэффициентом 21 dBi. Как я писал ранее очень важной характеристикой является уровень сигнала, так вот, с помощью удлинителя по витой паре у меня уровень сигнала был около значения -91 dBi.

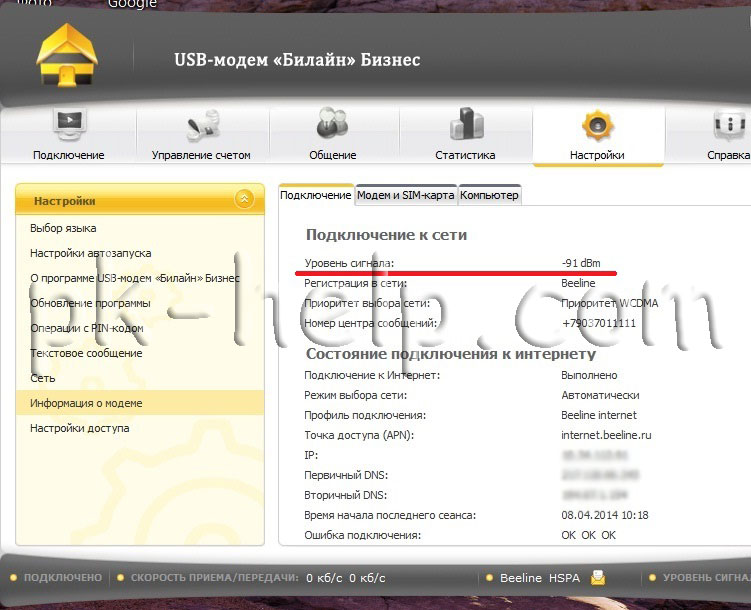

Фото уровень сигнала до использования антенны

Соответственно при использовании антенны с усилением 21 dBi, я должен был получить значение -91+21- (3-4 dBi- потеря на кабеле)= около -74 dBi, что должно было обеспечить мне скорость порядка 10 Мбит/с. что ж... не так уж плохо, я бы даже сказал это просто космическая скорость для 3g, поскольку своими глазами такой скорости при использовании 3g модема я не видел даже в городе, а уж в той глуши где я ставил так тем более.

 Итак вот эта антенна:

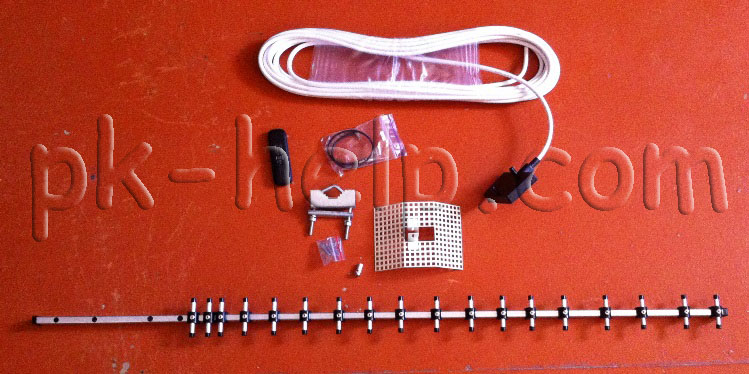

Скрин Антенна для 3g/ 4g модема

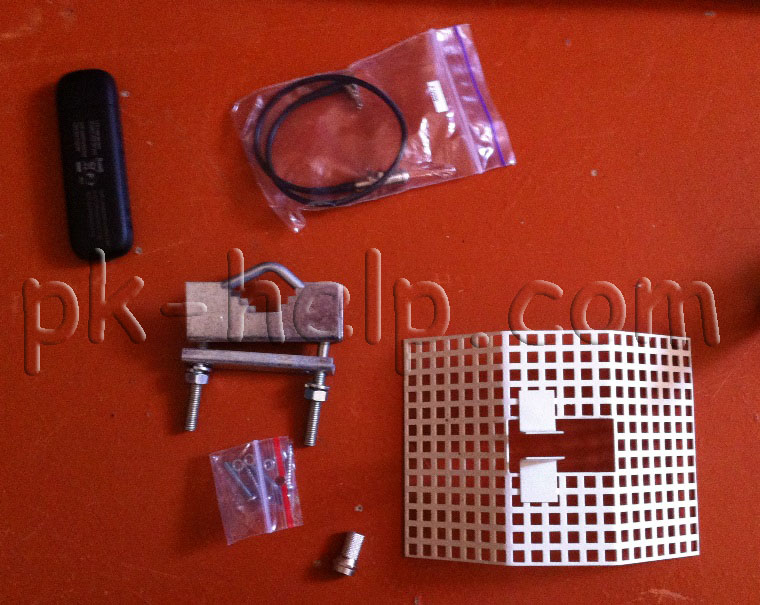

Как вы можете заметить помимо комплектующих на антенну имеется 10 метров кабеля, 3g/ 4g модем (с разъемом для подключения внешней антенны) и переходник для подключения к модему.

Фотография 3g/ 4g модем

Сразу хочу пояснить, что модем специально покупал с разъемом для внешней антенны, поскольку именно таким способом вы сможете "выжать" из антенны весь коэффициент усиления. При использовании же универсальных переходников вы теряете большую часть усиления и антенна не будет столь эффективна. Что бы вы понимали, что это за универсальный переходник, его изображение ниже.

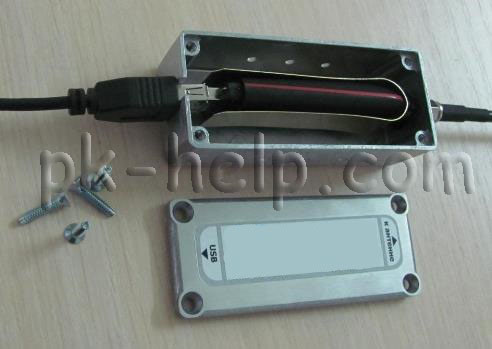

Скрнишот Универсальный переходник 3g/ 4g

Собрав конструкцию, я поднялся на крышу, подключил модем к ноутбуку и пытался определить направление в котором должна находится антенна. Как вы понимаете она должна "смотреть" в сторону вышки оператора, но поскольку на горизонте таковой не было и я не знал где она находится, я пошел опытным путем, просто поворачивал антенну и смотрел за уровнем сигнала на ноутбуке. Сразу хочу предупредить. если кто будет пользоваться таким методом. что после поворота антенны, ее необходимо подержать в одном положении несколько секунд (а лучше минуту), что бы сигнал стабилизировался и показал истинное значение.

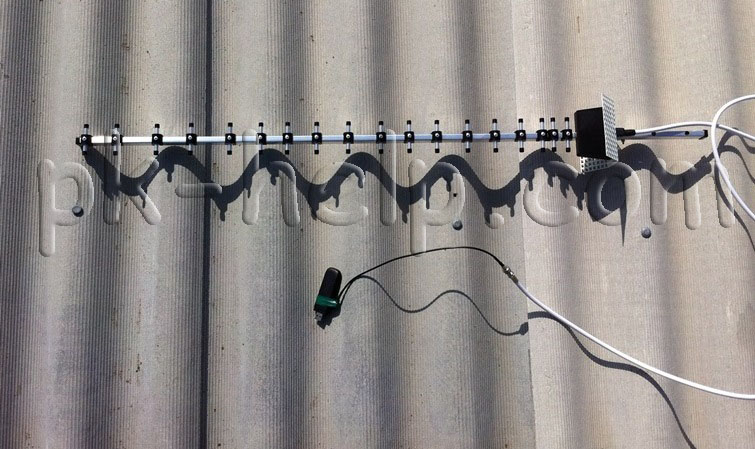

Фото собранная антенна с модемом 3g/ 4g

Как вы можете заметить 3g модем перемотан изолентой, это было сделано для того, что переходник надежно держался в модеме.

Итак, я определился со стороной, очень удивился показателям уровня сигнала и скорости Интернета (ради интереса запустил тест скорости), ну о цифрах позже. Теперь оставалось установить антенну, благо есть мачта телевизионной антенны, на которую я и установил 3g антенну.

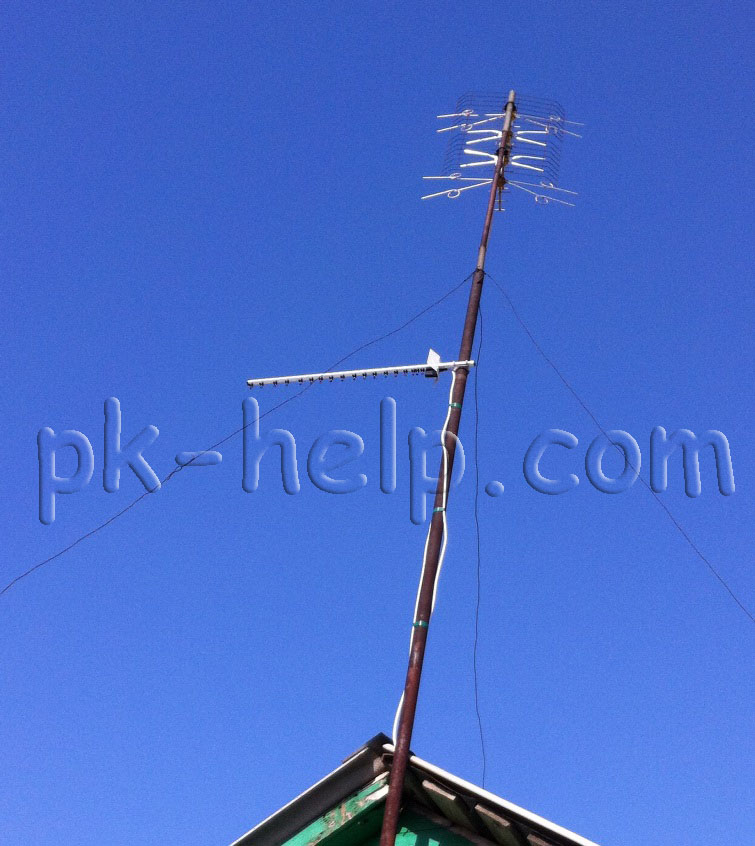

Фотография установленная антенна 3g/ 4g

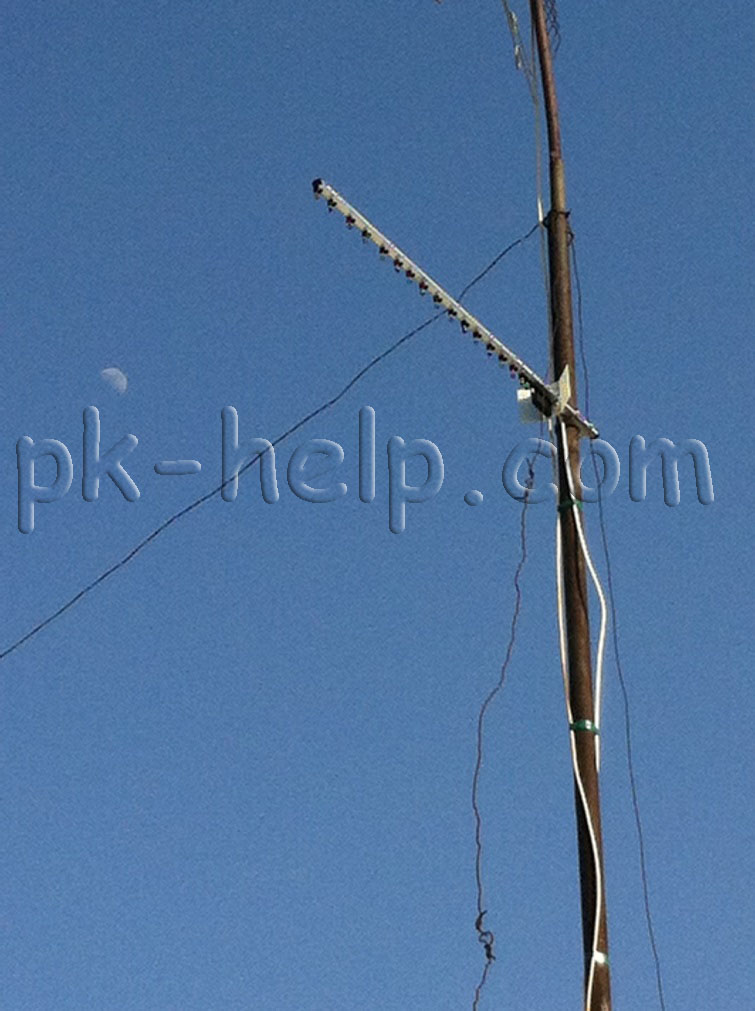

и еще

Фото установленная антенна 3g/ 4g

Ну а теперь о самом главном, как вы помните уровень сигнала у меня был около -91 dBi, сейчас же он стал около -74 dBi (вышеописанная математика сработала).

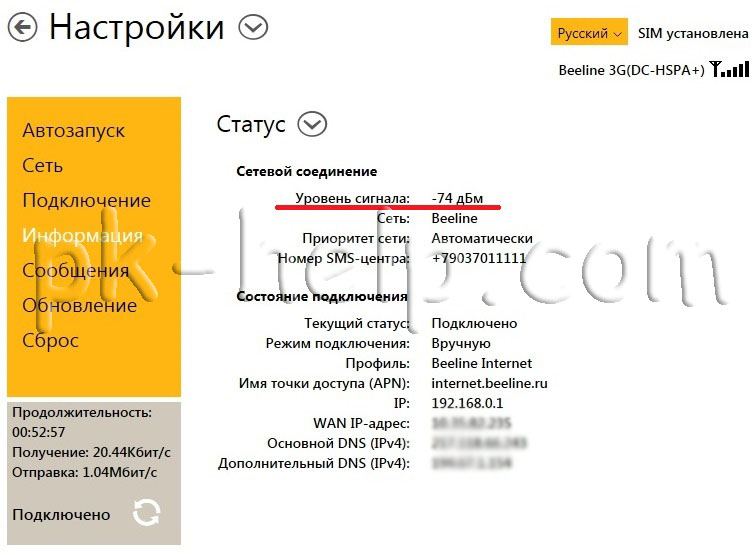

Скрин Уровень сигнала при использовании внешней антенны

Ну и самое главное, напомню с удлинителем по витой паре скорость у меня держалась около 2 Мбит/с :

Скрин Скорость интернет при использовании удлинителя по витой паре

Скрин Скорость Интернета при использовании удлинителя по витой паре

Скорость Интернета с внешней 3g антенной совсем другая:

Скриншот Скорость Интернета при использовании внешней антенны 3g/ 4g

Скриншот Тест скорости Интернета при использовании внешней антенны 3g/ 4g

Я своим глазам не верил - 13 Мбит/с. Результат, который я действительно не ожидал и был очень удивлен. На мой взгляд использование внешней антенны является наиболее предпочтительным для увеличения скорости 3g модема.

Данный комплект вы можете приобрести по ссылке - Купить 3G антенну.

Аналогичным способом можно увеличить скорость 4g модема, от писанного не будет ничем отличаться, единственное антенну необходимо использовать именно для 4g частот.

В комментариях вы можете поделится своими успехами в увеличении скорости Интернета на 3g/ 4g модемах или задать вопросы.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:
