Обзор и настройка Zyxel Keenetic Ultra.

Оцените материал
(34 голосов)

Роутер Zyxel Keenetic Ultra служит для надежного и удобного подключения вашего дома к Интернету, сети провайдера и его сервисам (например IP-телевидение). Он объединяет домашнюю компьютерную технику в сеть и предоставляет возможность одновременно выходить в Интернет с нескольких компьютеров или гаджетов, играть в онлайн-игры, участвовать в файлообменных сетях, подключать смартфоны, планшеты и ноутбуки по Wi-Fi, использовать телевизоры с функцией Smart TV. Кроме того, Keenetic Ultra оборудован многофункциональным 2-портовым хостом USB 2.0, благодаря которому можно организовать постоянное подключение к Интернету через USB-модем оператора мобильной связи 3G/4G, открыть сетевой доступ к USB-накопителю по FTP из Интернета или из домашней сети по DLNA, а также обеспечить общий доступ к USB-принтеру с нескольких сетевых устройств. Полностью автономный встроенный BitTorrent-клиент позволит круглосуточно участвовать в файлообменных сетях, избавив от этой нагрузки компьютер.

Итак, начнем обзор Zyxel Keenetic Ultra с внешнего вида, как и вся линейка Zyxel Keenetic II роутер имеет черный цвет, верхняя часть украшена волнообразными выступами там же нельзя не заметить большую кнопку, обладающую двойным функционалам:

Короткое нажатие кнопки - Запускает функцию быстрого подключения (WPS).
Нажатие более 3 секунд - Включает или выключает беспроводную сеть.

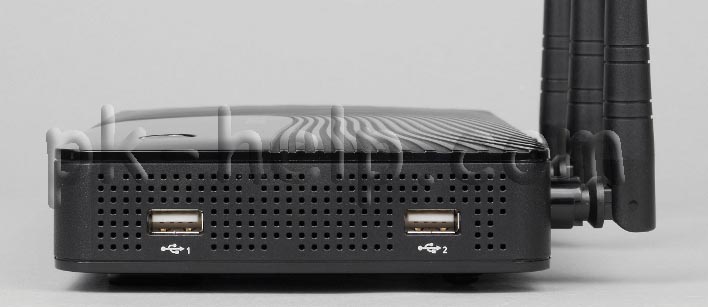

Сзади расположены три поворотные антенны, которые, в отличие от младших моделей семейства Keenetic II, несъёмные. Там же расположен выключатель питания, отверстие кнопки сброса и небольшая универсальная кнопка, назначение которой можно изменять, 4 разъема для подключения устройств локальной сети и один сетевой разъем для подключения Интернета. На правой боковой грани установлены два гнезда USB 2.0, к которым можно подсоединять флешки, диски, принтеры, и прочие внешние устройства.

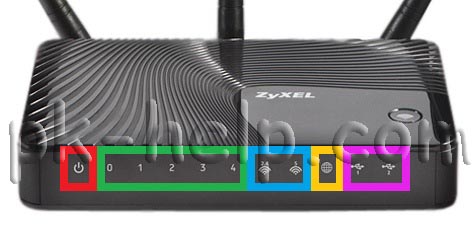

Передняя панель усыпана индикаторами, давайте разберемся что каждый из них означает

Индикатор - Статус
Не горит
Zyxel Keenetic Ultra  выключен.
Мигает редко
Роутер загружается. Если индикатор мигает дольше двух минут, возможно, интернет - центр неисправен.
Мигает часто
Обновление микропрограммы.
Горит
Интернет - центр включен и функционирует нормально.



Индикаторы 0-4 Подключение к сетевым разъемам
Не горит
Не подключен кабель к соответствующему разъему интернет-центра, или сетевое соединение не установлено.
Горит или мигает
Сетевое соединение установлено, идет передача информации.



Индикатор- Беспроводная сеть Wi- Fi
Их два каждый соответствует своей частоте 2,4Ггц и 5 Ггц

Не горит
Сеть Wi-Fi соответствующего частотного диапазона выключена.
Горит
Сеть Wi - Fi включена.
Мигает, часто
Идет передача данных по беспроводной сети.
Мигает, редко
Запущен сеанс быстрой настройки беспроводного соединения по технологии WPS.

Индикатор- Интернет
Не горит
Zyxel Keenetic Ultra  не получил от провайдера параметры IP для подключения к Интернету или не прошел авторизацию.
Горит
Параметры IP для подключения к Интернету установлены.

Индикатор- USB подключений.

Не горит

Роутер не обнаружил совместимое оборудование, подключенное к разъемам «USB», или USB- устройство не готово к работе. Некоторым USB- устройствам требуется до 30 секунд на подготовку к работе.

Горит

Устройство USB подключено.

Мигает

Подготовка к безопасному отключению USB - накопителя. Отключайте накопитель только после того, как индикатор перестанет мигать

Начинка и технические характеристики роутера.

Маршрутизатор ZyXEL Keenetic Ultra
Стандарты Wi-Fi IEEE 802.11 a/b/g/n (2,4/5 ГГц)
Чипсет/контроллер Mediatek/Ralink RT6856 (700 МГц) + RT5392 + RT3593;
Realtek RTL8367RB
Память RAM 256 Мбайт/ROM 16 Мбайт
Антенны 3 x несъёмные всенаправленные 3 dBi;
2x2:2 (2,4 ГГц);
3x3:3 (5 ГГц)
Безопасность 64/128-бит WEP/WPA/WPA2, 802.1x, 802.1Q, WPS
Скорость Wi-Fi 802.11n (2,4 ГГц): до 300 Мбит/с,
802.11n (5 ГГц): до 450 Мбит/с
Интерфейсы 5 x 10/100/1000 Мбит/с LAN/WAN,
2 x USB 2.0
Аппаратные кнопки Питание, отключение Wi-Fi + WPS, сброс настроек, кнопка FN
Размеры (ШхДхВ) 186х120х39 мм
Масса 310 г
Питание БП AC 100-240 В, 50/60 Гц, 0,8 А;
DC 12 В, 2 А

Настройка ZyXEL Keenetic Ultra

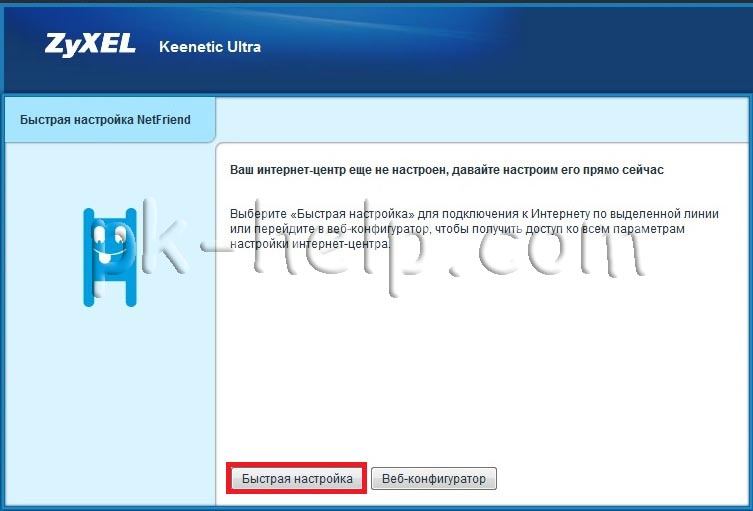

Для того что бы настроить роутер, его необходимо, с помощью Ethernet кабеля, подключить к компьютеру/ ноутбуку, подсоединить кабель с Интернетом в порт Интернет. Не забудьте подключить питание к Zyxel Keenetic Ultra и нажать кнопку включения на корпусе. В настройках компьютера/ ноутбука выставить автоматическое получением сетевых настроек. После этого открываем любой браузер (IE, Chrome, Opera), откроется веб интерфейс роутера, если этого не произошло введите в адресной строке 192.168.1.1 или my.keenetik.net откроется окно веб интерфейса предлагающее выбор- перейти на веб интерфейс или запустить быструю настройку. Предлагаю начать с быстрой настройки.

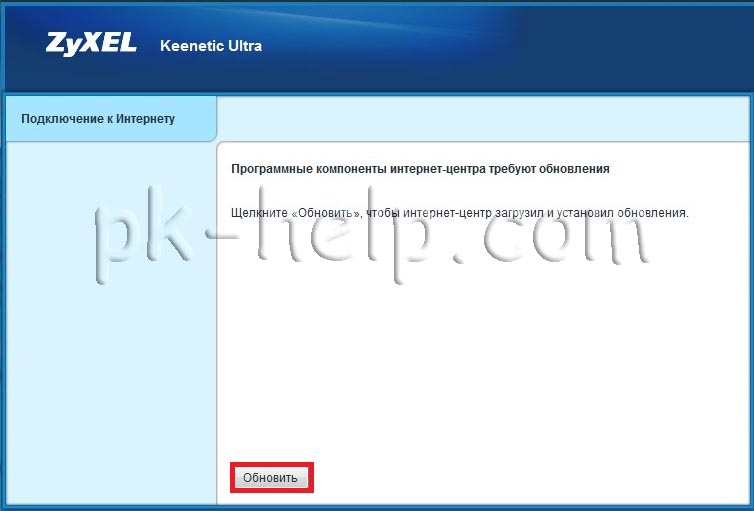

 Первым шагом будет настройка Интернет, роутер поддерживает различные типы подключения  VPN (PPTP и L2TP), PPPoE, 802.1X, VLAN 802.1Q, IPv4/IPv6. Для того что бы правильно настроить Интернет рекомендую обратиться к вашему провайдеру. После того, как глобальная сеть настроена, Zyxel Keenetic Ulta предложит обновить его прошивку, соглашаемся и нажимаем "Обновить".

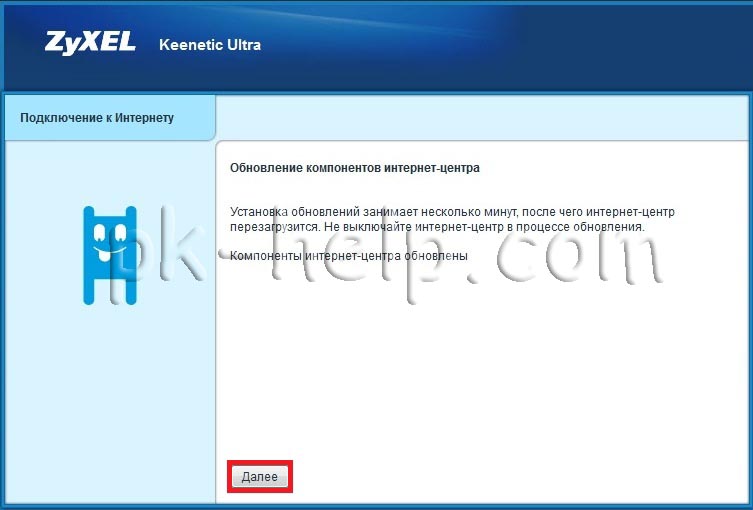

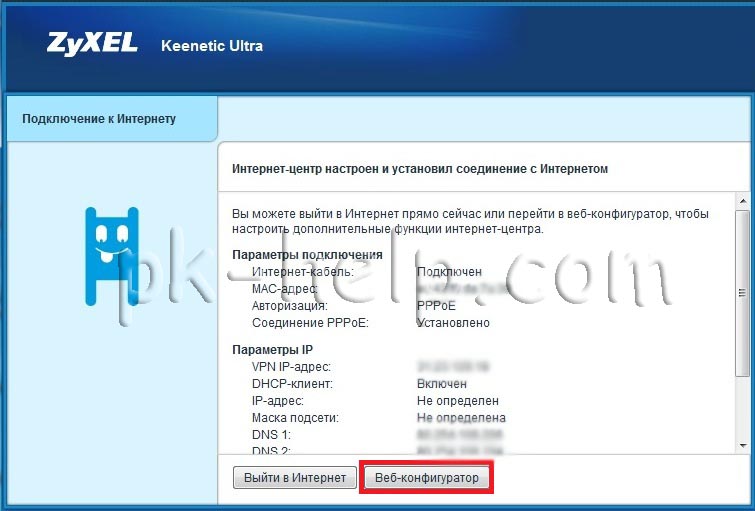

После установки обновлений и перезагрузки роутера (это займет не более 5 мин) у вас появиться окно о том, что Компоненты интернет центра обновлены и можно приступить к следующему шагу, нажимаем "Далее".

Далее предлагаю рассмотреть основные функции роутера ZyXEL Keenetic Ultra, для этого в следующем окне заходим на "Веб- конфигуратор".

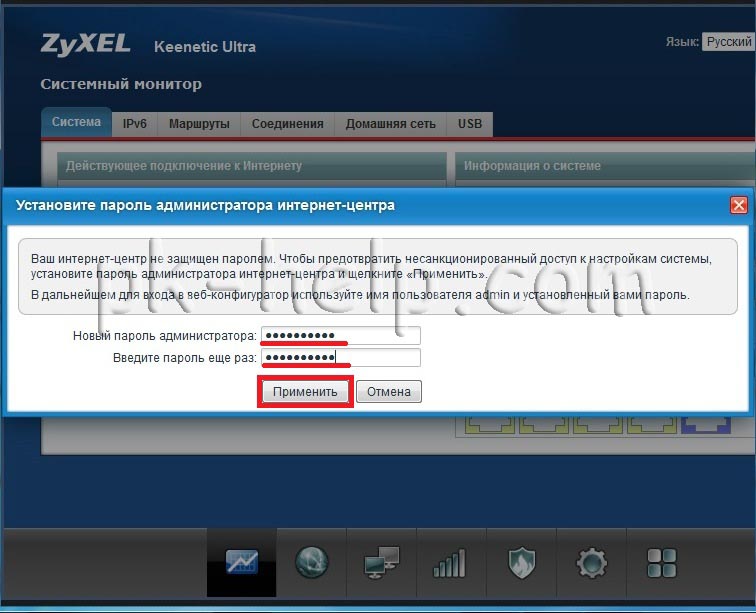

Первое что вы увидите после этого, возможность задать пароль на веб интерфейс, рекомендую использовать сложный пароль состоящий не менее 6 символов с цифрами, большими и маленькими буквами и спец. знаками (!@#$), только не забудьте его потом, иначе придется нажимать кнопку Сброс и возвращать настройки роутера до заводских и после этого заново все настраивать.

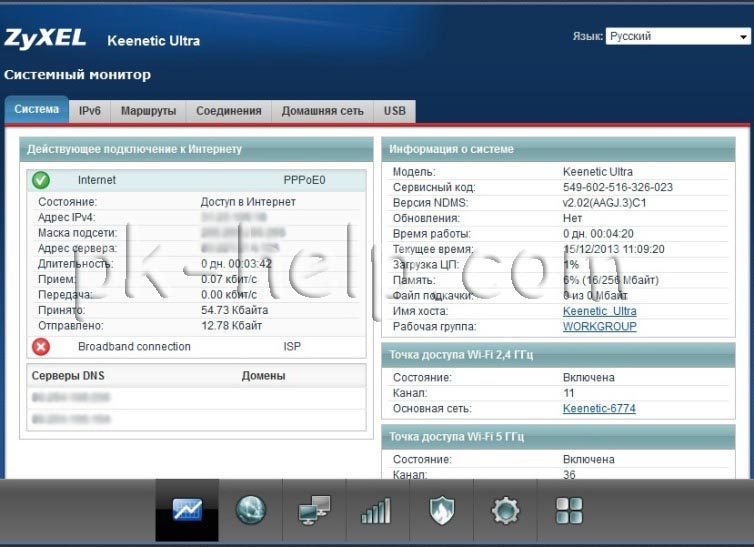

После ввода пароля необходимо залогиниться (ввести логин и пароль), логин -admin пароль- <тот который вы только что установили>. После этого вы попадете на веб интерфейс роутера, где увидите- Системный монитор, в нем показана информация о системе, о состоянии роутера, сетевых интерфейсов.

Обновление прошивки Zyxel Keenetic Ultra.

Видео обзор обновления прошивки Zyxel.

В каждой свежей версии прошивки роутера устраняются старые баги, а иногда добавляются или улучшаются функции. Поэтому рекомендую иногда производить обновление прошивки Zyxel Keenetic Ultra. Сделать это можно весьма просто, на веб интерфейсе роутера выберите внизу в меню кнопку "Система" затем вкладку "Компоненты". Выберите необходимые компоненты (лучше, я думаю, все, которыми вы пользуетесь) и нажмите кнопку "Обновить".

Внимание!!! Для обновления компонентов необходимо иметь подключение к Интернету.

Настройка Wi-Fi сети на Zyxel Keenetic Ultra.

Перейдем к настройке Wi-Fi сети. Для этого внизу в меню выбираете Wi-Fi сеть.

Cверху появиться несколько вкладок:

Точка доступа 2,4 ГГц - настраивается Wi-Fi на частоте 2,4 ГГц

Точка доступа 5 ГГц - настраивается Wi-Fi на частоте 5 ГГц

Гостевая сеть - служит для настройки Wi-Fi сеть без доступа в локальную сеть, только для Интернета. Обычно Гостевая сеть используется в офисе, для того что бы не сотрудники предприятия могли подключиться к Интернету без доступа в локальную сеть.

Список доступа- позволяет создавать два списка "Черный" и "Белый". В режиме "Белый список" доступ к сети будет ограничен только устройствам этого списка, и заблокирован для всех остальных, в режиме "Черного списка", доступ к сети будет заблокирован всем устройствам из указанного списка.

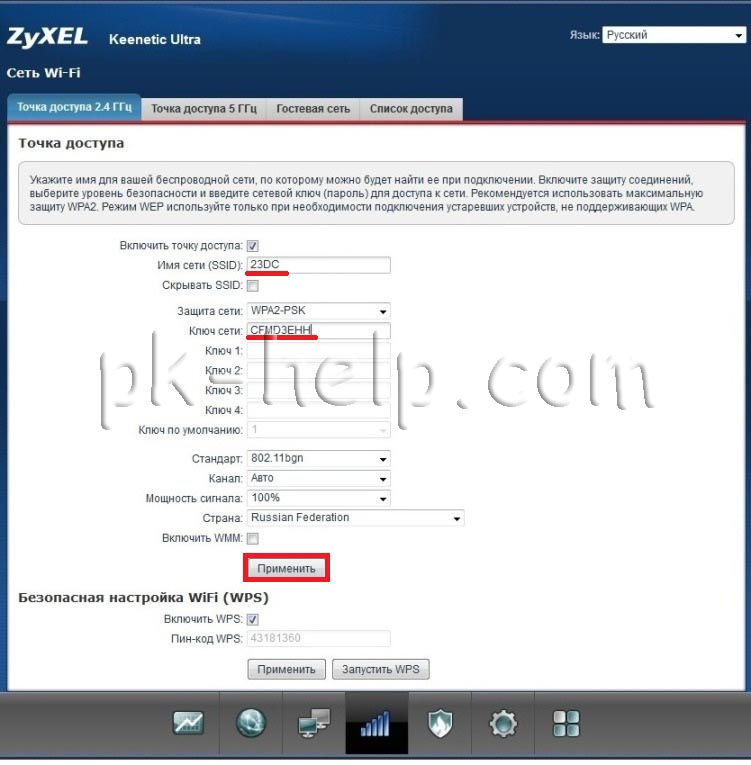

Вернемся к настройке Wi-Fi сети, как вы можете заметить в настройках уже указаны значения в полях Имя сети (SSID) и Ключ сети, это значения которые были указаны производителем, которые можно найти на наклейке роутера. И если вас не смущает название Wi-Fi сети и пароль эти значения можно оставить или же можете поменять на другие (остальные поля рекомендую оставить по умолчанию).

Еще один момент, поскольку в устройстве используется два диапазона частот, каждый из них настраивается отдельно, с разными именами Wi-Fi сети (обычно к диапазону 5ГГц в имя сети добавляют -5G). Напомню для того что бы пользоваться всеми преимуществами частоты 5ГГц, необходимо что бы устройство с которого вы подключаетесь поддерживало работу с этой частотой, иначе вы не уведите сеть в 5 ГГц.

Как узнать кто подключен к роутеру Zyxel Keenetic Ultra.

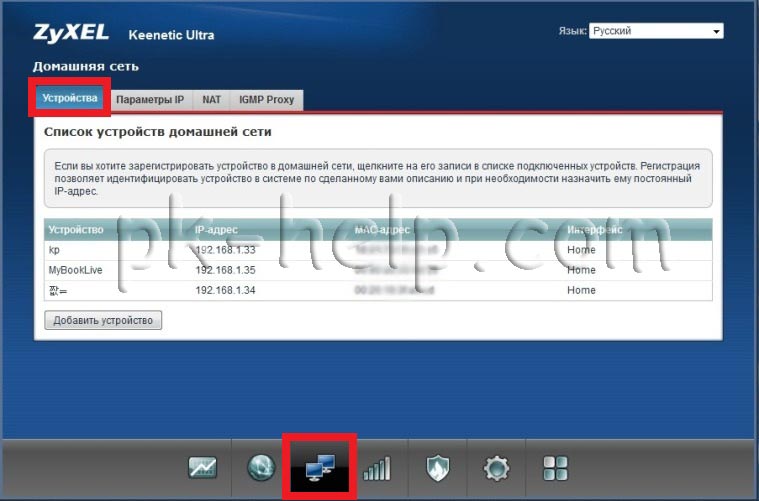

 Для того что бы посмотреть кто подключен к роутеру, необходимо на веб интерфейсе роутера зайти в меню "Домашняя сеть", во вкладке устройства вы увидите все подключенные к роутеру девайсы.

Настройка торрента на Zyxel Keenetic Ultra.

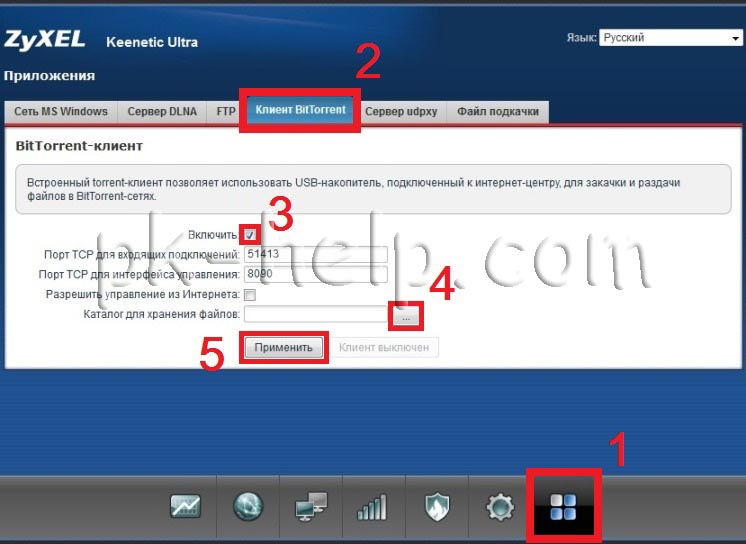

В интерфейсе роутера переходим на вкладку "Клиент BitTorrent" и ставим галочку- "Включить", ниже указываем Каталог для хранения файлов (USB носитель). Не забываем нажать "Применить" в конце.

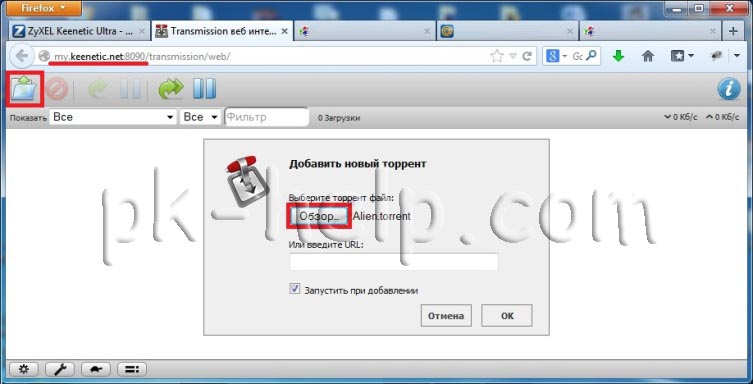

Теперь можете скачать на компьютере/ ноутбуке торрент файл, он будет весить несколько Кб. В браузере прописать адрес my.keenetik.net:8090- вы попадете на веб интфейс программы для работы с торрентами, нажав на кнопку в виде папки, добавьте скаченный торрент файл.

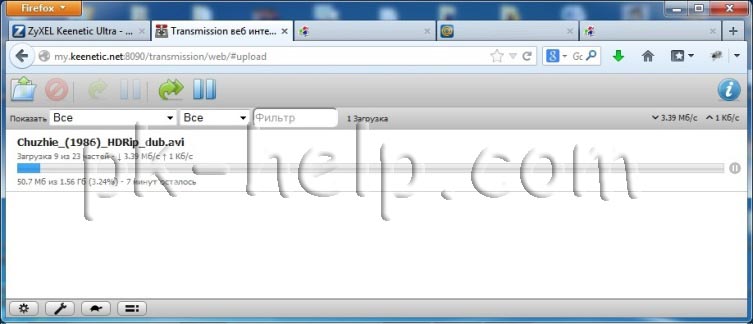

Спустя несколько секунд начнется загрузка файла.

Для того что бы контролировать работу торрент файла пользуйтесь веб интерфейсом, с адресом my.keenetik.net:8090. Напомню скорость скачивания урезана производителем до 5 МБ/с для обеспечения устойчивой работы основных функций интернет-центра.

Использование DLNA в Zyxel Keenetic Ultra.

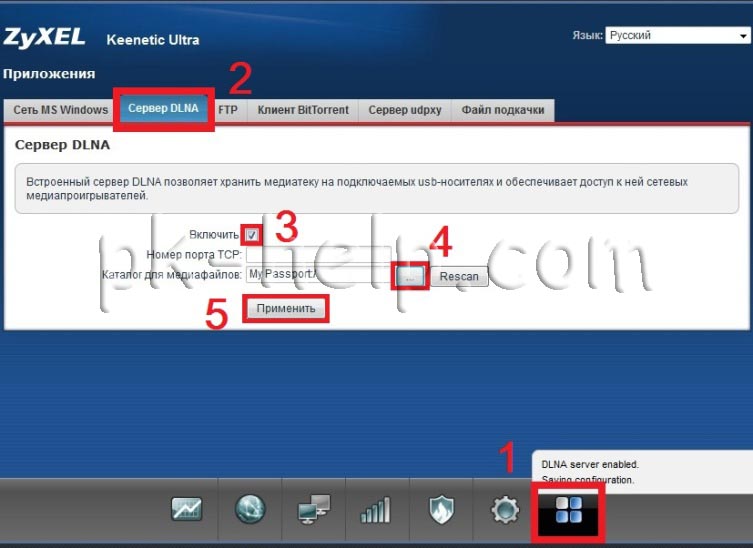

Роутер может выступать в роли сервера DLNA для раздачи мультимедиа файлов (фильмов, музыки, изображений) в локальную сеть. Для того чтобы использовать функцию DLNA необходимо подключить USB устройство с данными, зайти на веб интерфейс роутера перейти в меню "Приложения", выбрать вкладку "Сервер DLNA", установить галочку "Включить" и  указать каталог где расположены необходимые мультимедиа файлы, нажать кнопку "Применить".

Теперь на телевизоре поддерживающую функцию DLNA увидите содержимое указанного каталога.

Включение файла подкачки в Zyxel Keenetic Ultra.

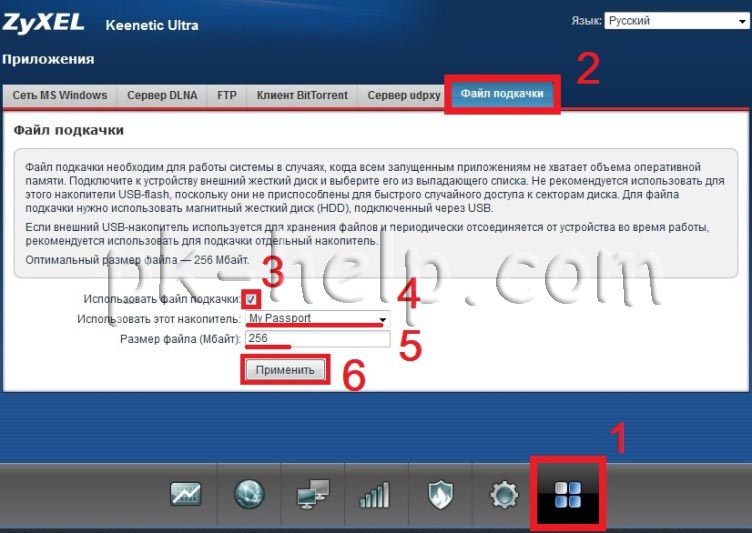

 Для более быстрой работы устройство можно добавить виртуальной памяти с подключенного внешнего жесткого диска (именно внешнего жесткого диска, USB флешка в этих случаях не подойдет). Для этого перейдите в меню "Приложения", вкладку "Файл подкачки", поставьте галочку "Использовать файл подкачки" выберите подключенный внешний жесткий диск и укажите размер файла подкачки, производитель рекомендует указать 256 МБ этот размер и укажем.

 IPTV в Zyxel Keenetic Ultra.

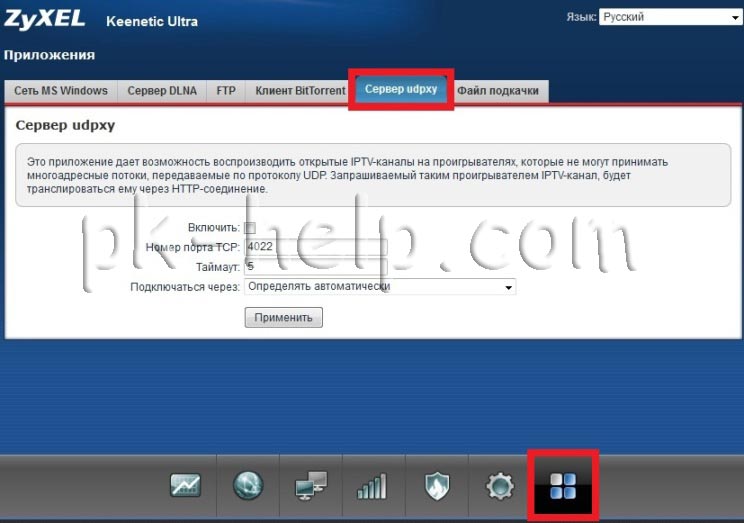

Для того чтобы настроить IPTV перейдите в меню "Приложения" вкладка "Сервер udpxy" включить эту функцию и настроить.

По окончании настроек не забудьте нажать кнопку "Применить".

После конфигурирования роутера, можно приступить к настройке локальной сети на Windows XP или Windows 7, сделать сетевую папку или настроить сетевой принтер.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:
